  一、拼接屏系统设计概述

  随着自动化和信息技术的飞速发展,监控中心对信息显示的要求越来越高,其中拼接屏显示系统作为集中信息显示的交流平台,可以将各种监控系统的计算机图、文信息和视频信号等进行集中显示,在实时调度、会商、决策及信息反馈等方面都起到了重要作用。

  为了满足监控中心集中信息显示的要求,需要建立拼接墙显示系统,并有以下需求:

  1)可靠性高,安全性高,操纵灵活,方便整合

  2)图像显示效果清晰稳定

  3)各种显示信号的接入能力

  4)统一显示和功能分区显示

  5)高分辨率图形显示

  基于上述的要求以及客户自身需求,向客户提供大屏拼接屏显示系统方案,本方案将最简便的拼接技术、多屏图像处理技术、信号切换技术应用综合为一体,形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏拼接显示系统。

  二、拼接屏产品特点:

  完美体验超窄拼接

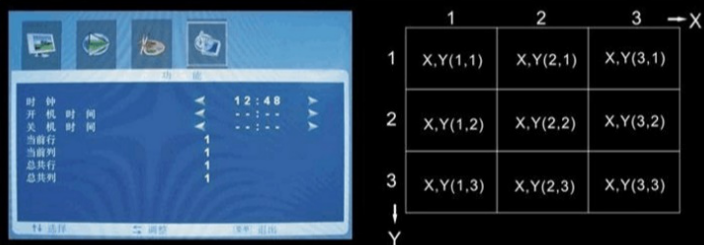

  超窄边设计,真正做到无缝拼接,?双边拼缝仅?3.5mm、1.8mm、1.7mm、0.88内置拼接控制器可实现图像拼接显示功能。

  高清显示色彩逼真

  采用3D数字化图像处理内核,精确监控更多细节?图像信号增益功能,更加稳定正确的图像控制,实现图像真实还原,提高系统可信赖性

  工业设计做工精细

  拼接屏采用模块化设计,易于检修和板卡更换,全金属外壳,防静电、防磁场、防干扰、无辐射,安装方式可根据要求量身定做,无论多大空间显示,超窄边液晶拼接屏无缝链接展现完美商业显示方案

  性能稳定超长使用寿命

  自动智能温控系统,节能环保,使液晶拼接屏单元具有更高的稳定性和可靠性,超级好屏,拼接屏使用寿命长达6万小时以上,能7*24小时不间断工作

  多设备连接信号接口齐全

  信号接口齐全,支持CVBS(BNC)、HDMI、VGA、DVI输入,支持电脑集中控制,可通过电脑进行拼接单元参数调整

  三、拼接屏系统功能

  由于控制室配置多种多样,现有以下几种方案可供参考:

  1、控制室方案配置及产品选型-内置拼接:


  A:输入信号源是视频信号(Video信号),液晶拼接墙信号线直接环接即可;

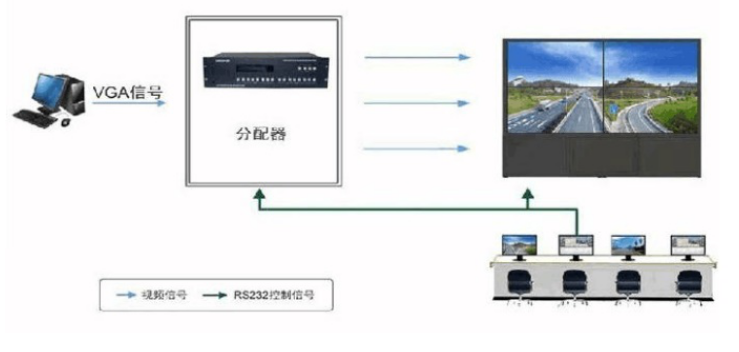

  B:输入信号源为VGA/DVI/HDMI等信号,需要配分配器,分配器出来的信号直接连接大屏拼接墙的单元屏。

  分配器选型需确认两点:第一:信号类型,是VGA信号还是DVI信号;第二:信号输出数量,信号输出数量大于等于拼接屏数量(一般分配器包括矩阵的输出为4或者8的倍数,比如3*3的9个拼接屏,分配器的输出数量一般配12出或者16出,视分配器厂家的产品型号确定)

  分析:这种显示方式适合单信号大画面显示 应用:产品宣传,企业形象宣传,会议室等

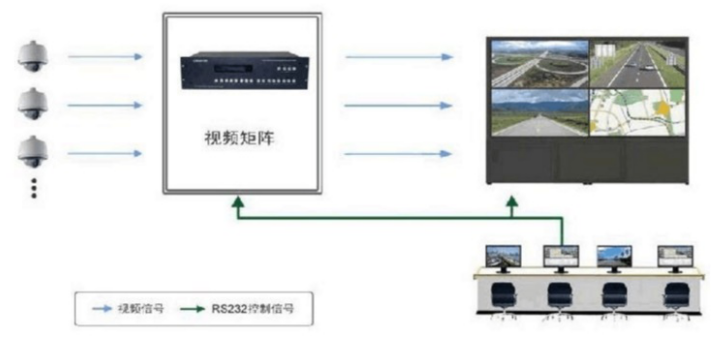

  2、控制室方案配置及产品选型-多路信号输入(矩阵):


  A:矩阵是管理多路信号输入最常用的设备,主要起到信号的切换调用功能

  B:矩阵设备的选型需确认一下三点:

  第一:信号类型VideoVGARGB?DVIHDMI等等,其中16路以上VGA信号输入或输出,均可能产生弱电干扰,建议配RGB矩阵。

  第二:输入信号数量:根据项目实际需要确认,在出项目方案时需和客户确认清楚

  第三:输出信号数量大于等于拼接屏数量矩阵的输入输出数量一般也都为4或者8的倍数 分析:这种适合多画面单独显示

  应用:监控室

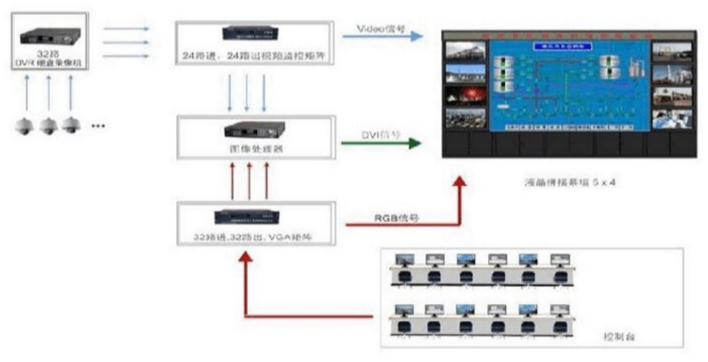

  运用一:拼接屏+VIDEO矩阵+VGA矩阵+图像处理器+硬盘录像机


  此方案的特点在于:

  所有监控信号由硬盘录像机存储备份,再进入矩阵,矩阵的输出信号既给到拼接墙又给到处理器,这样的配置方式可运用在多个行业,这样配置的优点在于:所有的输入信号,不仅可以通过矩阵切换在液晶拼接墙上任意组合显示,也可以通过拼接处理器在拼接墙上任意开窗、漫游、叠加等。更关键的是,通过这样设计方案的设备价格最优惠。(按输入输出路数算单价的话,处理器的单价要远高于矩阵的单价)

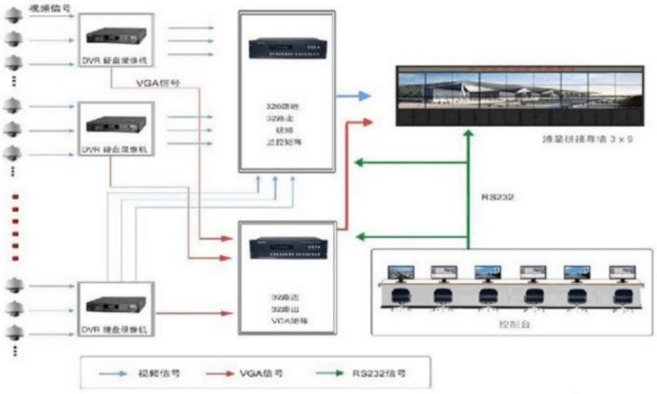

  运用二:拼接屏+VIDEO矩阵+VGA矩阵+硬盘录像机


  此方案的特点在于:

  此方案充分利用了硬盘录像机的整体信号输出功能,只通过一台Video矩阵和一台VGA矩阵,就可以实现任何一路或多路前端信号在拼接墙上组合显示。此配置多应用于纯监控领域。

  总而言之,总体设计原则是:该系统设计是采用一个技术先进,成熟可靠,可管可用,性能优秀,灵活扩展,标准开放的系统,并且能够综合考虑到该系统的中长期发展计划,在系统结构,系统应用,系统管理,系统性能等各个方面适应未来多媒体应用的发展,最大程度地保护用户的投资。不同的行业对显示的要求也不一样,华显电子有各个行业的设计,项目实施经验。有专业的方案设计人员,竭力为您打造适合您的最佳解决方案。
